متحرک مزاحمت کی پیمائش کے ساتھ سی بی ٹائمنگ تجزیہ کار

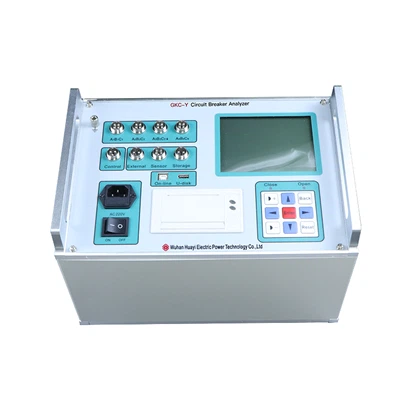

متحرک مزاحمت کی پیمائش کے ساتھ GKC-V CB ٹائمنگ تجزیہ کار

یہ جدید ترین "ہائی وولٹیج اے سی سرکٹ بریکر" جی بی 1984-2014 پر مبنی ہے جیسے ڈیزائن بلیو پرنٹ۔ اس سے مراد عوامی جمہوریہ چین الیکٹرک پاور انڈسٹری کے معیاری "ہائی وولٹیج ٹیسٹ کے سازوسامان کے لئے عمومی تکنیکی ضروریات" ایکسپریس حصہ 3 ، ڈی ایل/ٹی 846۔ 3-2017 ڈیزائن کی بنیاد ہے ، جو مختلف سرکٹ توڑنے والوں کے متحرک تجزیہ کے لئے سہولت فراہم کرتی ہے اور کم تیل ، زیادہ تیل ، ویکیوم ، اور سلفور ہیکسافلورائڈ کے مختلف وولٹیج کی سطح کی درست پیمائش کرسکتی ہے۔ سرکٹ توڑنے والے۔ ہائی وولٹیج سرکٹ توڑنے والے بجلی کے نظام میں کنٹرول اور تحفظ کے دوہری کاموں کے لئے ذمہ دار ہیں ، اور ان کی کارکردگی براہ راست بجلی کے نظام کے محفوظ آپریشن سے متعلق ہے۔ مکینیکل خصوصیت کا پیرامیٹر سرکٹ بریکر کی کارکردگی کا فیصلہ کرنے کے لئے ایک اہم پیرامیٹرز ہے۔

وقت کی پیمائش:

12 چینلز موروثی افتتاحی وقت (اختتامی) وقت

افتتاحی (اختتامی) مرحلے میں مختلف ادوار

مختلف ادوار میں افتتاحی (اختتامی) مراحل کے درمیان فرق

بند (افتتاحی) اچھال کا وقت (اچھال کے اوقات)

مختلف مدت ٹیسٹ کی حد: 0 1ms -99 MS ، قرارداد: 0.01ms ؛

اندرونی ٹرگر ٹیسٹ کی حد: 1 ایم ایس -999 ایم ایس ، قرارداد: 0. 01 ایم ایس ،

1 {{2} 00 00 ایم ایس -9999 ایم ایس ، قرارداد: 0.1 ایم ایس ، 10000 ایم ایس -200000 ایم ایس ریزولوشن: 1 ایم ایس۔

بیرونی ٹرگر ٹیسٹ کی حد: 0. 01ms -200 s

1 0 0 0ms کے اندر درستگی کی شرح: 0.05 ٪ ± 0.1ms

مزاحمت کی پیمائش بند کرنا:

3/6 قدرتی افتتاحی (اختتامی) وقت

افتتاحی (اختتامی) مرحلے میں مختلف مراحل

سوئچنگ (اختتامی) مرحلہ مختلف ہے

مزاحمت ان پٹ ٹائم ، مزاحمت کی قیمت کو بند کرنا

پیمائش کی حد:

3 0 ~ 10KΩ ، قرارداد 0.1Ω ، درستگی: 1 ٪ ± 2 الفاظ سے کم یا اس کے برابر

متحرک مزاحمت کی پیمائش:

موجودہ آؤٹ پٹ 2 0 0 a ، پیمائش کی حد: 0-50 m ω ، درستگی: 0.5 ٪ ± 0.5U ω سے کم یا اس کے برابر۔

رفتار کی پیمائش:

صرف افتتاحی (صرف بند) کی رفتار

ایک مخصوص مدت میں اوسط رفتار (فالج کی مدت یا زاویہ کی مدت)

رفتار کی پیمائش کی حد:

{{0}}. 1 ملی میٹر سینسر 0

345 ڈگری زاویہ سینسر 0. 0 1 ~ 25

لیزر سینسر 0. 01 ~ 15. 00 m/s. (اختیاری)

اسٹروک پیمائش:

رابطہ اسٹروک (اسٹروک) منتقل کرنا (3- وے اسٹروک پیمائش کے لئے اختیاری)

اسٹروک سے رابطہ کریں (کھلی فاصلہ)

overtravel

اوورشوٹ اسٹروک یا صحت مندی لوٹنے والی فالج

پیمائش کی حد:

لکیری سینسر: 5 0 ملی میٹر ، پیمائش کی حد: 0-50 ملی میٹر ، قرارداد: 0.1 ملی میٹر۔

گردش سینسر: 345 ڈگری ، پیمائش کی حد: 0-1000 ملی میٹر ، قرارداد: 0. 08 ڈگری۔ اس سینسر کا ایک غلط رقبہ 15 ڈگری ہے ، اور جب سینسر کا موثر علاقہ انسٹال ہوتا ہے تو اسے آلے پر دیکھا جاسکتا ہے ، اور ویلیو ڈسپلے ترجیحی طور پر 160-200 ڈگری کے بارے میں ہوتا ہے۔

ایکسلریشن سینسر کی پیمائش کی حد: {{0}} ملی میٹر ، قرارداد: 0.1 ملی میٹر۔

درستگی کی شرح: 土 (1 ٪ l +0. 2) ملی میٹر

کنڈلی موجودہ:

زیادہ سے زیادہ موجودہ 2 0 a ، قرارداد: 0.01a۔ درستگی کی شرح: 土 5 ٪

کنڈلی مزاحمت کی حد کی پیمائش:

{{0}} ω ، قرارداد: 0.01ω.accuracy شرح: 土 5 ٪

آلہ بجلی کی فراہمی:

AC220V ± 10 ٪ ؛ 50Hz ± 10 ٪۔

ڈی سی پاور آؤٹ پٹ:

DC 6-270 V مستقل طور پر ایڈجسٹ ، DC24V 15A (مختصر وقت) سے کم یا اس کے برابر ، DC220V 20A (مختصر وقت) سے کم یا اس کے برابر۔

بیرونی ٹرگر وولٹیج:

AC/DC 10-300 V ، موجودہ 120A سے کم یا اس کے برابر

الگ تھلگ سوئچ پیمائش کی حد:

⑴ وولٹیج آؤٹ پٹ: DC 6-270 v (ایڈجسٹ) ؛

⑵ پاور آؤٹ پٹ ٹائم: 0. 01-20 سیکنڈ (سیٹ کیا جاسکتا ہے) ؛

frature فریکچر سگنل کا زیادہ سے زیادہ جمع کرنے کا وقت 200 سیکنڈ ہے۔

fracter مماثل فریکچر بند ہونے کا وقت ، اوپننگ ٹائم ، تین فیز مختلف مدت ، اچھال کا وقت اور تعدد

15. میزبان جلد:400 × 380 × 285 ملی میٹر

16. ماحول استعمال کریں:-20 ڈگری ~ +50 ڈگری

17. متعلقہ نمی:90 ٪ سے کم یا اس کے برابر

1. GKC-V کو صنعتی کمپیوٹرز کے ساتھ استعمال کیا جاتا ہے ، مرکزی بورڈ CortextM-A8 پر مبنی ہے ، مرکزی تعدد 1GHz ہے ، فلیش میموری 1 جی بی ہے ، اور بوٹ کی رفتار صرف 16 سیکنڈ ہے۔ بڑی 9- انچ رنگین اسکرین ، ونڈوز آپریٹنگ سسٹم ، بدیہی صارف دوست آپریشن انٹرفیس ، ٹچ اسکرین ، چینی اور انگریزی ان پٹ کی حمایت کریں ، جو سائٹ پر آپریٹرز کے لئے آسان ہے۔

2. تیز رفتار تھرمل پرنٹر ، ٹیسٹ کے اعداد و شمار کی سائٹ پر پرنٹنگ کے لئے آسان ہے۔

3. مشین میں مربوط آپریٹنگ بجلی کی فراہمی سائٹ پر ثانوی بجلی کی فراہمی کی ضرورت کو ختم کرتی ہے ، جو آسان اور استعمال کرنے میں جلدی ہے۔ یہ DC 6-270 v ایڈجسٹ بجلی کی فراہمی ، موجودہ 20A فراہم کرسکتا ہے۔ افتتاحی اور اختتامی کنڈلی کی آپریٹنگ وولٹیج ویلیو کو من مانی سے مقرر کیا جاسکتا ہے ، اور سرکٹ بریکر کا کم وولٹیج آپریشن ٹیسٹ کیا جاسکتا ہے۔

4. لکیری سینسر ، گردش سینسر ، یونیورسل سینسر ، لیزر سینسر (اختیاری) ، بریکٹ ، اور خصوصی فکسڈ ملٹی فنکشنل مشترکہ کے ساتھ لیس ، تنصیب انتہائی آسان اور آسان ہے۔

5. ہر قسم کے SF6 سوئچز ، GIS امتزاج برقی آلات ، ویکیوم سوئچز ، اور تیل کے سوئچز کے لئے موزوں ہے جو اندرون اور بیرون ملک تیار ہوتا ہے۔

6. سوئچ ایکشن ایک بار ، تمام ڈیٹا اور گرافکس کو مل جاتا ہے ، ٹیسٹ کے اعداد و شمار اور گرافکس ایک ہی اسکرین پر دکھائے جاتے ہیں ، اور اس کی رفتار کو دوبارہ جانچنے کے بغیر دوبارہ گنتی کی جاسکتی ہے۔

7. میزبان موجودہ ٹیسٹ ڈیٹا (قابل توسیع میموری کارڈ) کے 30000 گروپس کو اسٹور کرسکتا ہے ، اور مشین میں اصل وقت کی گھڑی آرکائیو کے لئے آسان ہے۔

8. 2 USB بندرگاہوں سے لیس ، جو آلے کو چلانے کے لئے ماؤس سے منسلک ہوسکتے ہیں ، اور ڈیٹا کو براہ راست یو ڈسک میں محفوظ کیا جاسکتا ہے ، اور تجزیہ اور اسٹوریج کے لئے کمپیوٹر پر اپ لوڈ کیا جاسکتا ہے۔ RS232 انٹرفیس آن لائن آپریشن (اختیاری) ، وائی فائی آپریشن اختیاری۔

9. ایک ہی وقت میں ، یہ 12 دھات سے رابطے کے فریکچر ، 6 اہم فریکچر 6 معاون فریکچر ، اور 1 اسپیڈ (3 رفتار کے لئے اختیاری) کی پیمائش کرسکتا ہے۔

10. لفافے کے منحنی خطوط پر مشتمل ہے ، سوئچ کے ذریعہ آزمائے جانے والے قدر کے ذریعے ، معیاری لفافہ وکر تجزیہ اور موازنہ کے لئے تیار کیا جاتا ہے ، اور سوئچ کمپن فریکوینسی تجزیہ بھی کیا جاسکتا ہے۔

11. اندرونی اینٹی انٹرنسفرنس سرکٹ 500KV سب اسٹیشن میں قابل اعتماد استعمال کو پورا کرسکتا ہے۔
