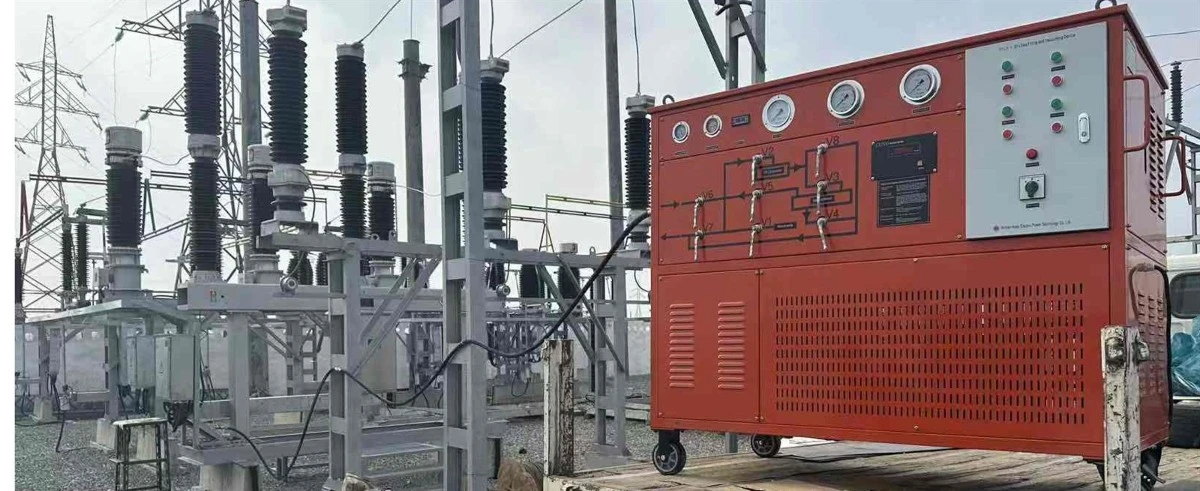

HYKS-1000/300 SF6 گیس ویکیوم پمپنگ ڈیوائس

یہ ویکیوم پمپ ایک براہ راست-کپلڈ روٹری وین ویکیوم پمپ ہے۔ یہ ایک روٹر پر مشتمل ہوتا ہے جو سٹیٹر چیمبر کے اندر نصب ہوتا ہے اور دو وینز روٹر سلاٹس کے اندر پھسلتی ہیں۔ سپرنگ فورس اور سینٹرفیوگل فورس کے ذریعے سلنڈر کی دیوار کے خلاف مضبوطی سے دبایا گیا، دونوں وینز اندرونی جگہ کو انلیٹ اور ایگزاسٹ سائیڈ میں الگ کرتی ہیں۔ جیسا کہ روٹر ایک مقررہ سمت میں مسلسل گھومتا ہے، انلیٹ-سائیڈ چیمبر گیس میں کھینچنے کے لیے سائیکل کے ساتھ پھیلتا ہے، جب کہ ایگزاسٹ-سائیڈ چیمبر آہستہ آہستہ گیس میں کھینچے گئے کو کمپریس کرنے کے لیے سکڑتا ہے-۔ اس کے بعد کمپریسڈ گیس کو ایگزاسٹ والو کے ذریعے باہر نکال دیا جاتا ہے، اس طرح گیس انخلا کا مقصد حاصل ہوتا ہے۔ یہ پمپ دو-مرحلہ ڈھانچہ اپناتا ہے۔ جب انلیٹ پریشر نسبتاً زیادہ ہوتا ہے تو دونوں مراحل ایک ساتھ پمپ چیمبر سے گیس خارج کرتے ہیں۔ جب انلیٹ پریشر کم ہوتا ہے، تو گیس انلیٹ کے ذریعے ہائی پریشر اسٹیج میں داخل ہوتی ہے، پرائمری کمپریشن کے بعد انٹر اسٹیج ایئر گزرنے کے ذریعے کم-پریشر اسٹیج میں جاتی ہے، اور آخر میں ثانوی کمپریشن کے بعد ایگزاسٹ والو کے ذریعے خارج ہوتی ہے۔ اس وجہ سے، یہ سنگل-اسٹیج پمپوں کے مقابلے میں ایک اعلی حتمی ویکیوم فراہم کر سکتا ہے۔
